Schéma zapojení
Řazení 1 - Jednopólový vypínač - spínání 1 okruhu z 1 místa
Toto zapojení vypínače umožňuje rozsvěcet a zhasínat jen jedno světlo jen z jednoho místa.
Řazení 2 - dvoupólový vypínač - spínání 2 okruhů z 1 místa současně
Má dva vstupy a dva výstupy. Funkce je stejná jako u spínače č. 1. Má jednu ovládací klapku a zapíná/vypíná dva vodiče (obvody) současně.
Řazení 3 - třípólový vypínač - spínání 3 okruhů z 1 místa
Řazení 5 - Sériový vypínač - spínání 2 okruhů z 1 místa
O tomto zapojení vypínače pro laiky bychom mohli říci, že jeho starý název "lustrový" ho zcela vyjadřuje. Například, když potřebujeme jednou klapkou ovládat jedno rameno lustru a druhou klapkou druhé rameno.
Řazení 6 - Střídavý vypínač - spíná 1 okruh ze 2 míst
Toto zapojení schodišťového vypínače opět nejlépe vyjadřuje jeho původní název (schodišťový vypínač). Umí ovládat 1 nebo více světel na jednom kabelu ze 2 míst. Například začátek a konec schodiště.
Řazení 6+6 - Dvojitý střídavý vypínač - spínání 2 okruhů ze 2 míst
Opět schéma zapojení schodišťového vypínače. Ovšem tentokrát dvojitého (dvojklapka) Rozsvěcuje a zhasíná 2 okruhy ze 2 míst. Pro laiky kupříkladu lustr se dvěma rameny na chodbě.
Řazení 7 - Křížový vypínač - spínání 1 okruhu z více než 2 míst
Zapojení křížového vypínače je skutečný mercedes mezi schématy zapojení. Dá se například ve velké vstupní hale ovládat jedno nebo více světel z několika míst, klidně i ze 100. Na začátku a na konci takové ovládací smyčky musí být zapojen vypínač s řazením 6. Možné je i schéma zapojení vypínačů 6+6, vizte zapojení schodišťového vypínače pro laiky.
časovač
Používá se pod strojek vypínače. Vhodný pro nastavení automatického vypnutí ventilátoru nebo světla. Široké nastavení v rozsahu 0,5 sekundy až 20 hodin.
Řazení koncová
Řazení průběžná
stmívač M
Pro všechny druhy (R, L, C, ESL, LED)
stmívač S
Pro klasické žárovky
Řazení zvonkové
Schéma zapojení domovního zvonku (známé také jako zapojení domovního elektrického zvonku). Jde o zapojení klasického vypínače řazení 1 s pružinou, která jej vrátí do původní polohy.
Řazení žaluziové
Schéma zapojení dvojklapky s pružinou, která jej vrátí do původní polohy. Používá se pro ovládání žaluzií.

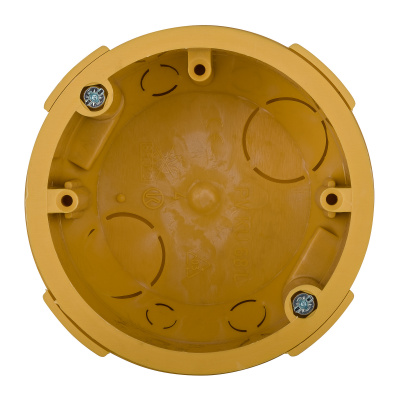

Schéma děr
Průměr a rozteč děr do zdi (včetně sádrokartonu)
Schéma zapojení zásuvky
