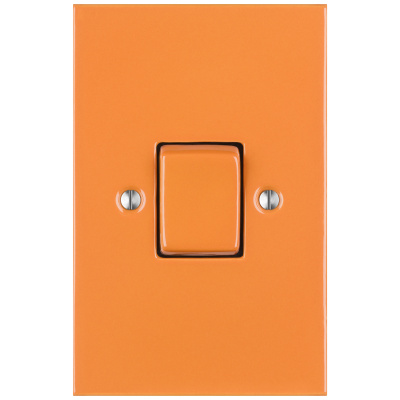

Toto zapojení vypínače umožňuje rozsvěcet a zhasínat jen jedno světlo jen z jednoho místa.

Má dva vstupy a dva výstupy. Funkce je stejná jako u spínače č. 1. Má jednu ovládací klapku a zapíná/vypíná dva vodiče (obvody) současně.

O tomto zapojení vypínače pro laiky bychom mohli říci, že jeho starý název "lustrový" ho zcela vyjadřuje. Například, když potřebujeme jednou klapkou ovládat jedno rameno lustru a druhou klapkou druhé rameno.

Toto zapojení schodišťového vypínače opět nejlépe vyjadřuje jeho původní název (schodišťový vypínač). Umí ovládat 1 nebo více světel na jednom kabelu ze 2 míst. Například začátek a konec schodiště.

Opět schéma zapojení schodišťového vypínače. Ovšem tentokrát dvojitého (dvojklapka) Rozsvěcuje a zhasíná 2 okruhy ze 2 míst. Pro laiky kupříkladu lustr se dvěma rameny na chodbě.

Zapojení křížového vypínače je skutečný mercedes mezi schématy zapojení. Dá se například ve velké vstupní hale ovládat jedno nebo více světel z několika míst, klidně i ze 100. Na začátku a na konci takové ovládací smyčky musí být zapojen vypínač s řazením 6. Možné je i schéma zapojení vypínačů 6+6, vizte zapojení schodišťového vypínače pro laiky.

Pro všechny druhy (R, L, C, ESL, LED)

Pro klasické žárovky

Schéma zapojení domovního zvonku (známé také jako zapojení domovního elektrického zvonku). Jde o zapojení klasického vypínače řazení 1 s pružinou, která jej vrátí do původní polohy.

Schéma zapojení dvojklapky s pružinou, která jej vrátí do původní polohy. Používá se pro ovládání žaluzií.
